Маркировка ламп для приборной панели

Приборная панель автомобиля или мотоцикла — это не просто набор лампочек, а целая система сигнализации, оповещающая водителя о состоянии узлов и агрегатов. Каждая лампочка имеет свою маркировку, которая указывает на тип цоколя, мощность, напряжение и другие параметры. Неправильный выбор может привести к перегоранию, неработоспособности индикатора или даже короткому замыканию. В этой статье разберём, что означает маркировка лампочек в приборной панели, как её расшифровать и на что обратить внимание при покупке, в том числе для мотоцикла «Урал».

Основные типы маркировки лампочек в приборной панели

Лампы приборной панели делятся на несколько категорий по типу цоколя, цвету, мощности и напряжению. Понимание маркировки ламп для приборной панели поможет избежать ошибок при замене. Рассмотрим самые распространённые стандарты.

Цокольные обозначения: W, T, BA, C и другие

Маркировка ламп обычно начинается с буквы, указывающей тип цоколя:

• W — бесцокольная лампа (стеклянная колба с проволочными выводами). Например, W2x4.6d — распространённая лампа для подсветки кнопок и индикаторов.
• T — цоколь типа «телефонный разъём» (цилиндрический с двумя штырьками). T5, T10 — популярные размеры для автомобильных приборных панелей.
• BA — байонетный цоколь (штырьковый с поворотной фиксацией). BA9s, BA15s — часто встречаются в мотоциклах и старых автомобилях.
• C — цоколь с одним центральным контактом и боковым штырьком (C5W, C10W).
• PU — лампа с пластмассовым цоколем и выводами для печатной платы.

Также в маркировке присутствуют цифры, указывающие на диаметр колбы в миллиметрах (например, T10 — 10 мм).

Маркировка по напряжению и мощности

На корпусе лампы или в каталоге указываются номинальное напряжение и мощность. Например:

• 12V 1.2W — стандартная лампа для бортовой сети 12 В, мощность 1,2 Вт (обычно для индикаторов).
• 24V 3W — для грузовой техники с 24-вольтовой сетью.
• 14V 0.8W — некоторые лампы рассчитаны на повышенное напряжение при работе генератора.

Важно: не путайте напряжение с питанием от сети — в автомобиле 12 В, но при работающем двигателе может быть до 14,5 В. Лампы должны быть рассчитаны на такой диапазон.

Цветовая маркировка и температура свечения

Цвет лампы часто указывается в названии: «зелёная», «красная», «оранжевая» и т.д. Однако для приборной панели используются цветные колпачки или светофильтры, а сама лампа может быть белой. В маркировке могут быть буквы:

• G — зелёный (green)
• R — красный (red)
• Y — жёлтый (yellow)
• B — синий (blue)
• W — белый (white)

Также встречаются обозначения типа «LED» — светодиодная лампа, которая обычно имеет более высокую яркость и меньший ток потребления.

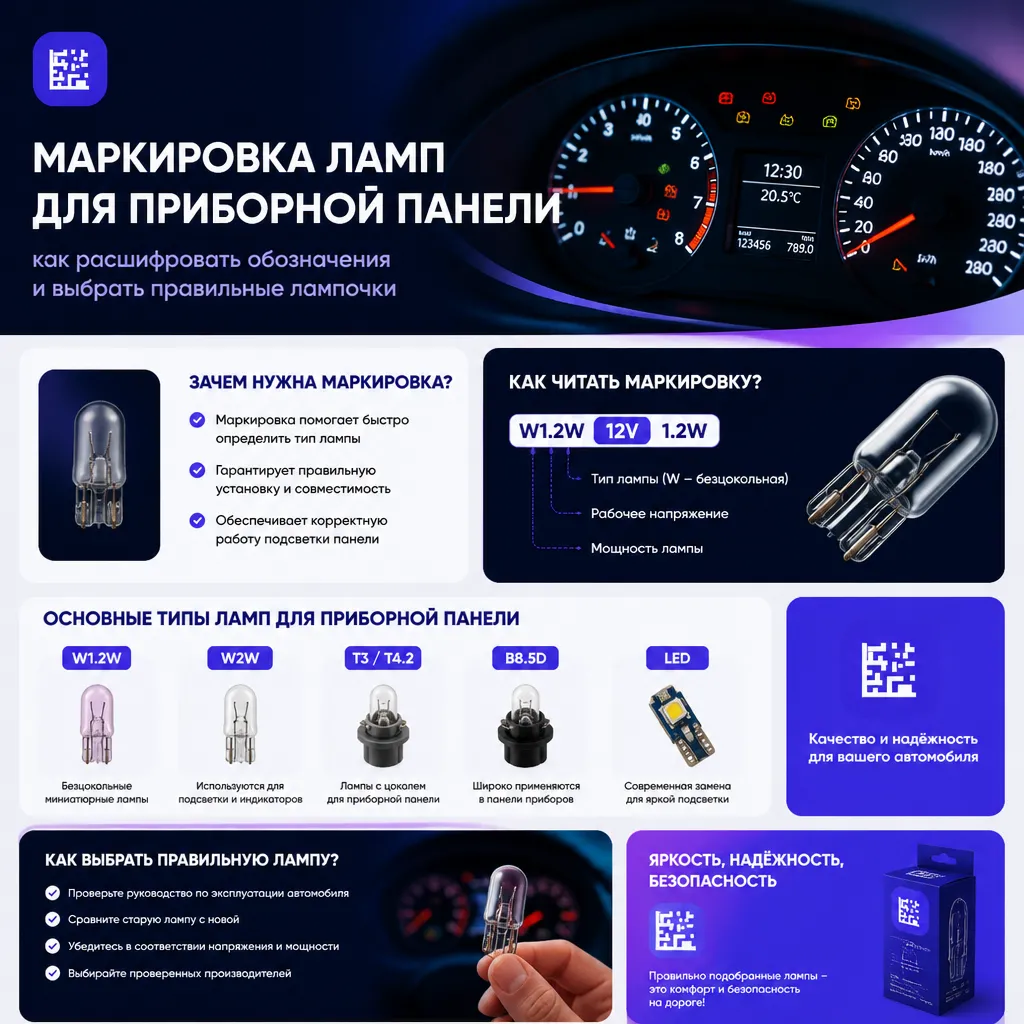

Как расшифровать маркировку ламп приборной панели

Часто на лампочке нанесён код, например «T5 12V 1.2W» или «W2x4.6d 14V 0.8W». Чтобы правильно подобрать замену, нужно знать, что означают эти символы. Рассмотрим на примерах.

Пример расшифровки: T5 12V 1.2W

T5 — цоколь типа «T» (телефонный) диаметром 5 мм (обычно две нити контакта). 12V — номинальное напряжение 12 вольт. 1.2W — мощность 1,2 ватта. Такая лампа часто используется для подсветки значков «Check Engine», «Oil» и других мелких индикаторов.

Пример расшифровки: W2x4.6d 14V 0.8W

W2x4.6d — бесцокольная лампа с двумя выводами, расстояние между которыми 4,6 мм, диаметр колбы 2 мм (на самом деле W2 — это тип лампы с миниатюрным стеклянным корпусом). 14V — рассчитана на 14 вольт (обычно для автомобилей с генератором). 0.8W — мощность 0,8 Вт. Такие лампы стоят в панелях приборов многих европейских авто.

Маркировка ламп для мотоцикла Урал

Мотоцикл «Урал» (и его модификации) использует как стандартные автомобильные лампы, так и специфические. Типичные лампочки панели приборов маркировка на «Урале» следующая:

• Индикатор нейтрали — обычно лампа BA9s 12V 3W (байонетный цоколь, 9 мм, мощность 3 Вт).
• Подсветка спидометра — T10 12V 2W (телефонный цоколь 10 мм).
• Лампа дальнего света — часто используется BA15s 12V 5W (байонет с одним контактом).
• Лампа поворотников — иногда совмещена с индикатором, цвет оранжевый, цоколь BA15s 12V 21W (мощная для сигналов).

При замене ламп на «Урале» важно учитывать, что мотоцикл старого образца мог иметь 6-вольтовую систему, а более новые — 12 В. Поэтому обязательно проверяйте напряжение в бортовой сети. Если вы не уверены в маркировке лампочек мотоцикла Урал, лучше снять старую лампу и сверить с каталогом или обратиться к специалисту.

Особенности маркировки лампочек мотоцикла Урал и практические рекомендации

Мотоциклы «Урал» (Ирбитский мотоциклетный завод) выпускаются с 1940-х годов, и их электрооборудование менялось от 6 В до 12 В, от динамо-машины до генератора. Поэтому маркировка ламп может не соответствовать современным стандартам. Рассмотрим нюансы.

Типичные лампы в панели приборов «Урала»

На некоторых моделях стоп-сигнал выведен в приборную панель.

Как проверить и заменить лампочку

1. Отключите аккумулятор или выньте предохранитель, чтобы избежать короткого замыкания.
2. Снимите приборную панель: обычно она держится на винтах или защёлках.
3. Извлеките лампу из патрона (осторожно, если она стеклянная).
4. Сравните маркировку старой лампы с каталогом. Если маркировка стёрта, измерьте диаметр цоколя и расстояние между контактами.
5. Купите новую лампу с такой же маркировкой лампочек в приборной панели. Если хотите светодиодную, убедитесь, что она совместима с вашей схемой (некоторые требуют резистор для исключения ошибки).
6. Соберите в обратном порядке.

Частые ошибки при выборе

• Путаница между BA9s и BA15s — у них разный диаметр (9 и 15 мм), не подойдут.
• Установка лампы 6V в 12V сеть — быстро перегорит.
• Использование мощной лампы (например, 10W вместо 2W) — может расплавить пластик панели.
• Лампы с нестандартным типом цоколя — например, для «Урала» иногда применяют лампы от автомобилей ГАЗ, которые имеют цоколь P21W (BA15s) — но это уже другой стандарт.

Если вы занимаетесь производством или импортом ламп, а также другой продукции, подлежащей обязательной маркировке в системе «Честный знак», компания «Мой знак» (my-sign.ru) поможет с регистрацией, выпуском кодов DataMatrix и настройкой документооборота. Услуги включают бесплатную консультацию, регистрацию в ГС1 и «Честном знаке», а также печать этикеток. Обращайтесь, если требуется профессиональная поддержка.

Помните: правильная маркировка ламп для приборной панели — залог вашей безопасности и долговечности электрооборудования. Всегда проверяйте соответствие перед покупкой.
