Основы маркировки цоколей: буквы и цифры

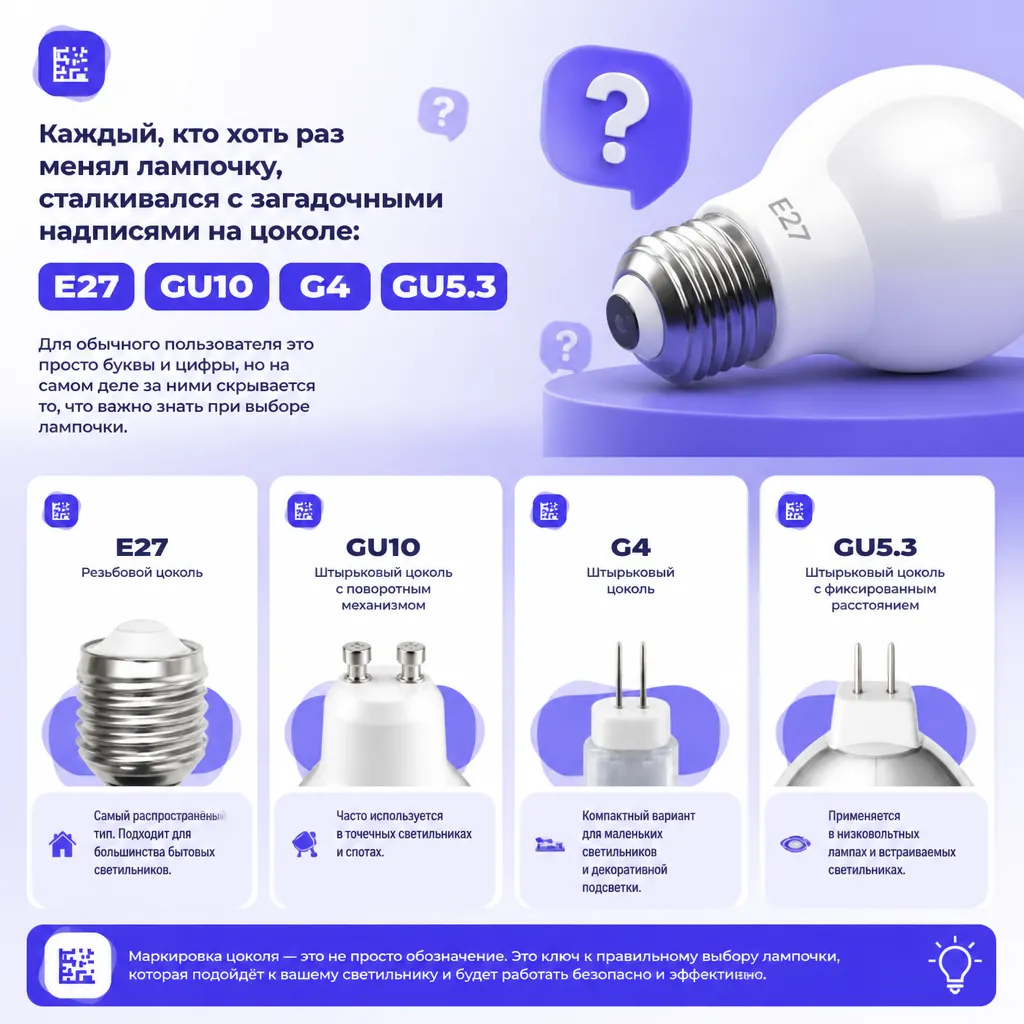

Каждый, кто хоть раз менял лампочку, сталкивался с загадочными надписями на цоколе: E27, GU10, G4 или GU5.3. Для обычного пользователя это просто буквы и цифры, но на самом деле за ними скрывается точная информация о типе патрона, размере и способе подключения. Неправильная расшифровка маркировки цоколя лампочки может привести к тому, что лампа просто не вкрутится или не будет работать. В этой статье мы подробно разберём, как читать маркировку цоколей лампочек, какие бывают стандарты и на что обращать внимание при покупке светодиодных, галогенных и других ламп. Вы научитесь с одного взгляда понимать, подходит ли лампа к вашему светильнику, и больше никогда не ошибётесь в магазине.

Маркировка цоколей лампочек строится по единому международному стандарту IEC (Международная электротехническая комиссия). Каждый тип цоколя обозначается буквой (или несколькими буквами) и числом. Буква указывает на тип контакта и конструкцию, а число — на диаметр или расстояние между штырьками в миллиметрах. Понимание этой системы — ключ к правильному выбору.

Основные буквенные обозначения

• E — резьбовой цоколь (Эдисона). Примеры: E27, E14, E40. Число — диаметр резьбы в мм.
• G — штырьковый цоколь (два или более штырька). Примеры: G4, G9, GU5.3, GU10. Число — расстояние между центрами штырьков в мм (для GU — дополнительно указывается модификация).
• R — цоколь с утопленным контактом (для галогенных ламп с отражателем). Пример: R7s.
• B — штифтовой цоколь (байонет). Пример: B22d (диаметр 22 мм, два контакта).
• P — фокусирующий цоколь (для проекторов).
• S — софитный цоколь (для ламп с двухсторонним подводом питания).

Дополнительные буквы (например, U, X, Y, Z) уточняют конструкцию: наличие утолщения, форму штырьков или защиту от перегрева. Так, маркировка стандартного цоколя лампочки GU10 означает, что это штырьковый цоколь (G) с утолщением на конце штырьков (U) и расстоянием 10 мм между ними. А GU5.3 — тоже штырьковый, но без утолщения, с расстоянием 5,3 мм.

Цифры: диаметр, расстояние, мощность

Цифры после букв — самый важный параметр для совместимости. Например:

• Для резьбовых цоколей (E) — диаметр резьбы в мм: E27 = 27 мм, E14 = 14 мм.
• Для штырьковых (G) — расстояние между центрами штырьков: G4 = 4 мм, G9 = 9 мм, GU5.3 = 5,3 мм.
• Для байонетов (B) — диаметр корпуса: B22d = 22 мм.
• Для софитных (S) — диаметр стеклянной колбы: S14s = 14 мм.

Иногда после цифр идут строчные буквы, обозначающие количество контактов: s (один контакт), d (два), q (четыре) и т.д. Например, B22d — байонет с двумя контактами.

Запомните простое правило: если вы видите маркировку цоколя лампочки, первая буква говорит о типе крепления, а цифра — о размере. Никогда не пытайтесь вставить лампу с другим диаметром — это опасно для проводки и светильника.

Расшифровка популярных типов цоколей: от E27 до GU10

Рассмотрим самые распространённые типы цоколей, которые встречаются в быту, офисах и на производстве. Мы разберём их особенности, область применения и дадим практические советы по выбору.

Резьбовые цоколи E27 и E14

E27 — самый популярный стандарт для домашних ламп накаливания и светодиодных ламп. Диаметр резьбы 27 мм, используется в люстрах, торшерах, настольных лампах. E14 (миньон) — уменьшенная версия (14 мм) для бра, ночников, декоративных светильников. Маркировка стандартного цоколя лампочки E27/E14 встречается в 90% бытовых приборов. При покупке светодиодной лампы с таким цоколем обращайте внимание на форму колбы (груша, свеча, шар) и угол рассеивания.

Штырьковые цоколи G4, G9, GU5.3, GU10

Эти цоколи используются в галогенных и светодиодных лампах для точечных светильников, мебельной подсветки, витрин. Разберём каждый:

• G4 — расстояние 4 мм, два тонких штырька. Часто применяется в миниатюрных галогенных лампах (12 В) для подсветки картин, аквариумов, мебели. Светодиодные аналоги G4 компактны и энергоэффективны.
• G9 — расстояние 9 мм, штырьки в форме петли. Используется в декоративных люстрах и бра (220 В). Лампы G9 часто имеют капсульную форму.
• GU5.3 — расстояние 5,3 мм, два штырька без утолщения. Классический цоколь для галогенных ламп MR16 (напряжение 12 В). Сейчас активно вытесняется светодиодными аналогами. Маркировка «gu 5 3 лампочка светодиодная» означает, что лампа имеет такой же цоколь, но работает от 12 В через трансформатор. Важно: не путайте с GU10 — они внешне похожи, но разные по напряжению и форме штырьков.
• GU10 — расстояние 10 мм, штырьки с утолщением на концах (для поворотной фиксации). Работает от 220 В, поэтому не требует трансформатора. Часто используется в потолочных спотах и трековых системах. При замене галогенной лампы на светодиодную GU10 убедитесь, что драйвер встроен в лампу.

Отдельного внимания заслуживает GU5.3 — один из самых распространённых типов для низковольтного освещения. Если вы ищете замену старой галогенке, обратите внимание на светодиодные лампы с тем же цоколем. Они потребляют в 8-10 раз меньше энергии и служат до 25 000 часов. Однако помните: для работы GU5.3 нужен понижающий трансформатор (электронный или магнитный). При переходе на светодиоды старый трансформатор может не подойти — лучше заменить его на LED-драйвер.

Софитные цоколи R7s, S14s и другие

Цоколь R7s — это линейная галогенная лампа с двумя цоколями по краям (расстояние между контактами 78 мм или 118 мм). Используется в прожекторах уличных светильниках настенных бра, которые могут быть оборудованы дополнительной защитой от включения без нагрузки — но это уже совсем другая история.
